Módulo de extensión de canal con 8 relés con LED para Raspberry Pi 4 y Pi Modelo B/3B +/3B
Este módulo de extensión para Raspberry Pi 4 y modelos B/3B +/3B es ideal para proyectos que requieren control de relés con señal LED indicadora. No incluye la placa Raspberry Pi y cuenta con alimentación de tarjeta a 5Vdc.
Características principales del módulo de relés para Raspberry Pi
- Módulo de extensión GPIO de 40 pines estándar, compatible con placas Raspberry Pi y Jetson Nano.
- Relés de alta calidad con capacidad de carga de hasta 5A a 250V CA o 5A a 30V CC.
- Aislamiento mediante acoplamiento de foto para evitar interferencias en circuitos de alto voltaje.

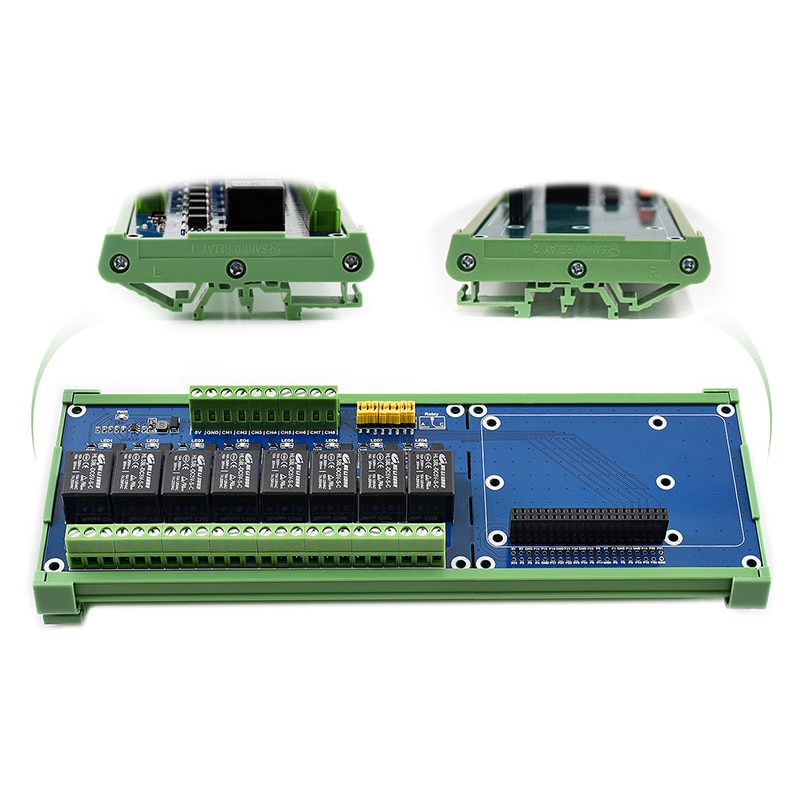

- Diseño para montaje en riel DIN, facilitando su integración en sistemas industriales.
- LEDs integrados que indican el estado de cada relé para monitoreo visual inmediato.
- Puente de selección para control de relé mediante pines personalizados, flexible para diferentes configuraciones.
- Interfaz de control reservada que permite uso con controladores PLC y sistemas de automatización.
- Incluye recursos de desarrollo y ejemplos en wiringPi, bcm2835, Python, python-bottle (control web) y crontab para programación avanzada.
Especificaciones técnicas del módulo de extensión con 8 relés
| Parámetro |
Descripción |
| Voltaje de la fuente de alimentación |
5V DC |
| Señal de disparo |
3,3 V / 5 V |
| Canales de relé |
8 canales |
| Formulario de contacto |
SPDT-NO, NC |
| Corriente cerrada |
6 mA por canal |
| Conector |
Bloque de terminales de tornillo |

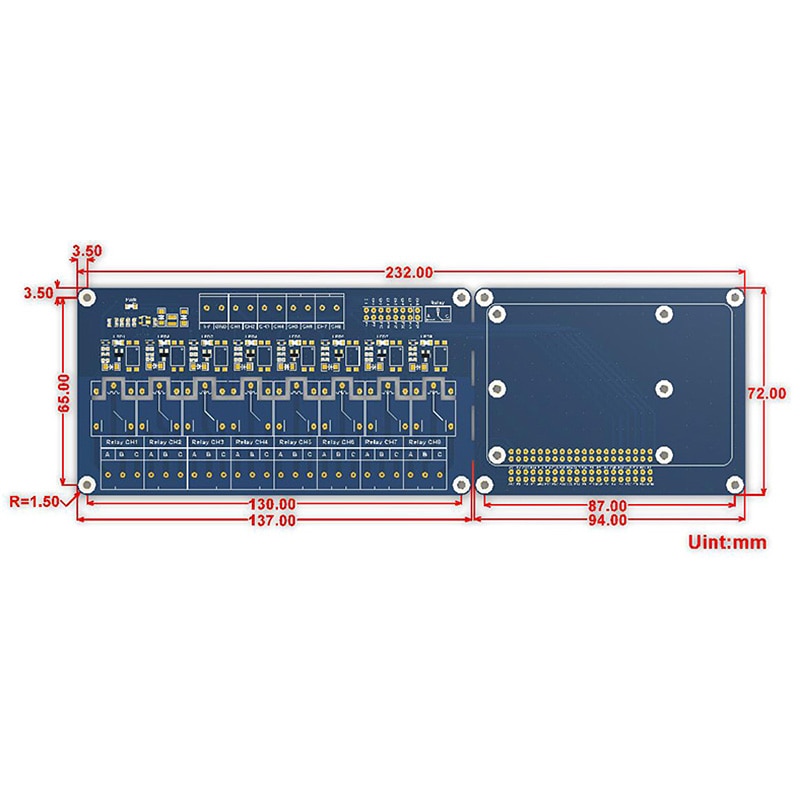

| Dimensiones |
232 × 72 mm |
| Tamaño del orificio de montaje |
3,0 mm |
Contenido del paquete
- 1x tablero de relé de 8 canales
- 1x cubierta inferior para montaje en riel DIN
- 1x paquete de tornillos para instalación
Para más detalles técnicos y especificaciones completas, descarga la
Hoja Técnica HT168.
ficha técnica del módulo de extensión con 8 relés para Raspberry Pi.
