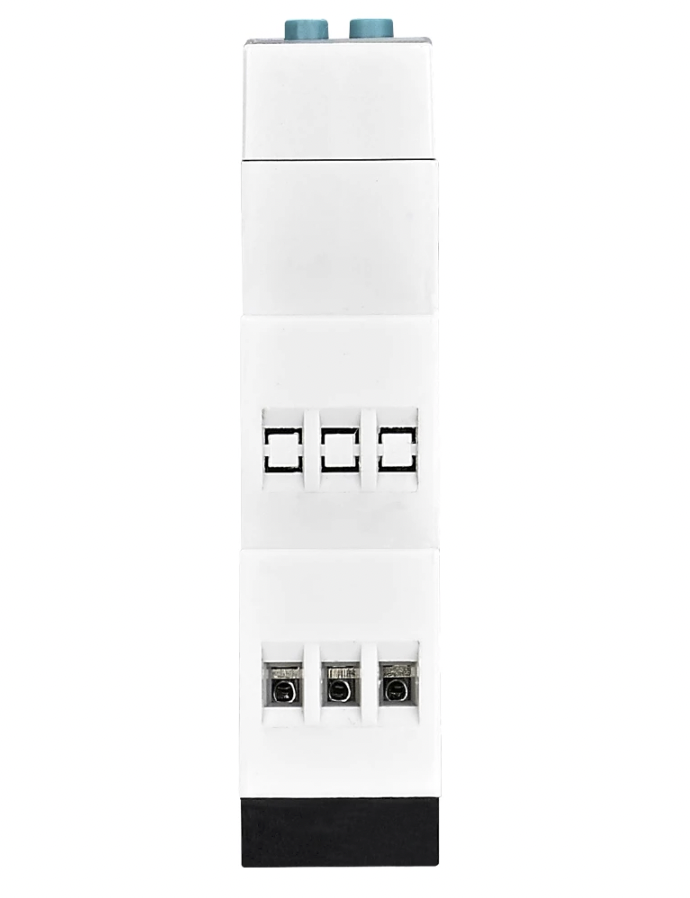

Relé Temporizador Multifunción Control Industrial Digital 24-220vac

$65.000

Descripción

El relé temporizador multifuncional digital está diseñado específicamente para controlar el tiempo y los datos entrantes y se puede utilizar en instalaciones industriales, residenciales y de fábrica.

Botones de ajuste del dispositivo

Botón de función (Fn): Este botón determina las funciones. Selecciona la función deseada de la tabla.
Botón de tiempo máximo ™: Este botón determina la demanda de tiempo máximo. Tiene un máximo de 10 valores de tiempo.
Botón multiplicador de tiempo (Xn): Permite alcanzar valores intermedios multiplicando los valores máximos. Tiene un valor multiplicador de 10 pasos entre 0,1 y 1,0.

Uso del dispositivo y principio de funcionamiento

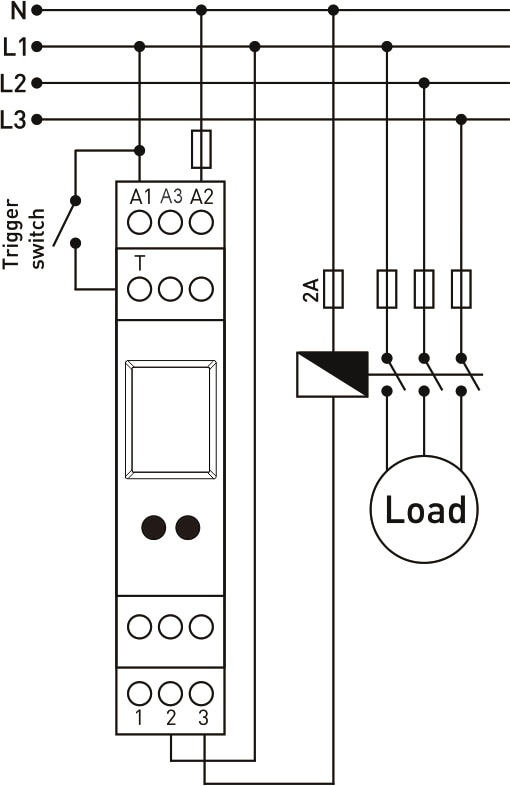

Conecta el dispositivo según el diagrama.
Define la función y la configuración de hora antes de activar el dispositivo.
Tiempo = tiempo máximo ™ x Factor de escala de tiempo (Xn)

Especificaciones

Parámetro	Valor
Voltaje de funcionamiento A1-A2	220 Vac
Voltaje de funcionamiento A2-A3	24 Vcc
Frecuencia de funcionamiento	50 Hz
Voltaje de disparo TR	24 V – 240 V
Potencia de funcionamiento	6 VA
Temperatura de funcionamiento	-20 °C a +55 °C
Tiempo t	1 segundo a 30 horas
Visualización Led encendido	Relé, interruptor T, estado M y alimentación
Tipo de conexión	Conexión de terminal
Contacto	5A 250V CA carga resistiva
Montaje	Montado en el riel DIN
Clase de protección	IP20
Altitud operativa	2000 metros
Diámetro máximo del cable	25 mm²

Hoja técnica HT231.

Descargar ficha
